Центр обработки данных контейнерного типа

ЦОД КТ

«Все в одном»

ЦОД контейнерного типа (ЦОД КТ)  - комплексное решение с необходимым уровнем отказоустойчивости, обладает тем же функционалом что и обычный ЦОД, и представляет из себя комплекс систем для оперативного развертывания IT-инфраструктуры.

ЦОД КТ имеет транспортные габариты, что позволяет осуществлять быструю транспортировку и передислокацию в отдаленные регионы.

Контейнерный корпус является одновременно и транспортной упаковкой, и элементом модульного комплекса МЦОД, легко масштабируется когда не требуется возведение капитального здания.

ЦОД КТ имеет варианты исполнения по климатическим, антивандальным требованиям и проектируется с учетом всех эксплуатационных и технологических нагрузок.

Особое внимание уделяется удобству эксплуатации комплекса: свободный доступ ко всем компонентам, требующим обслуживания; дистанционный мониторинг контроль работы систем и оборудования.

Контроль качества на площадке изготовителя значительно упрощает процесс ввода объекта ЦОД КТ в эксплуатацию.

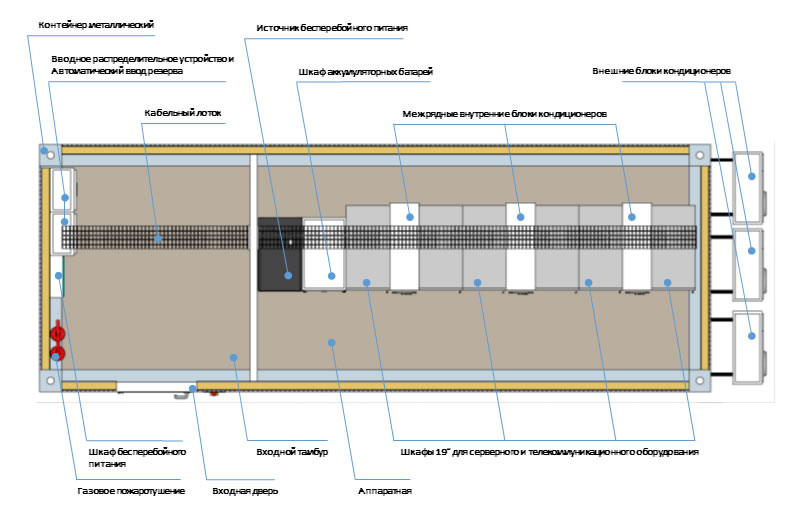

Основные компоненты

ЦОД КТ

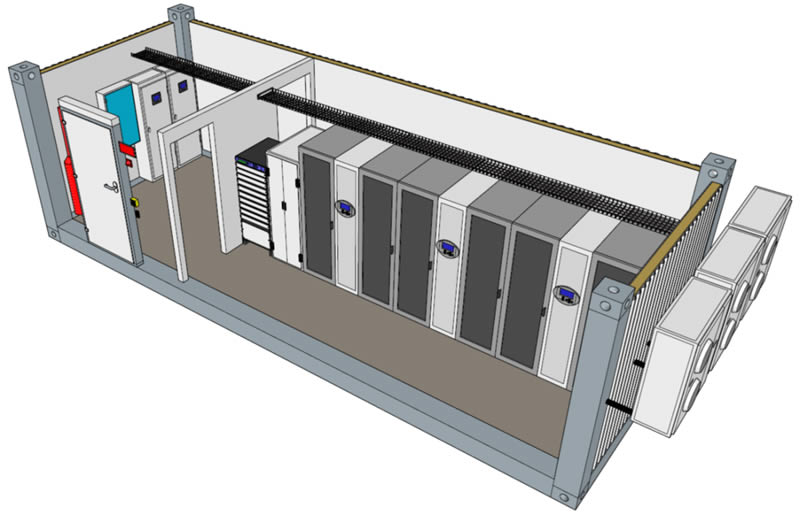

КОНСТРУКТИВ

  • Стальной герметичный корпус, выполненный на основе металлической рамы и сэндвич-панелей с износостойким покрытием;
  • Антивандальное решение;
  • Антикоррозийная обработка;
  • Исполнение - всепогодное;
  • Изолирующий тамбур с местом для размещения щитов, шкафов, системы пожаротушения и пр.
  • Размеры корпуса зависят от количества мест под шкафы 19”.

ОХЛАЖДЕНИЕ И ВЕНТИЛЯЦИЯ

  • Моноблочные или колонные кондиционеры;
  • Прецизионные моноблочные или внутрирядные кондиционеры;
  • Размещение внешних блоков возможно на стене, крыше либо за пределами ЦОД КТ;
  • Зимние комплекты кондиционеров до -35°С (до -45°С по запросу);
  • Приточная вентиляция со сменным фильтром (фильтр меняется снаружи);

СИСТЕМА БЕЗОПАСНОСТИ И МОНИТОРИНГА

  • Система контроля доступа (1 или 2 двери);
  • Видеонаблюдение;
  • Система мониторинга (параметры работы инженерного оборудования, климатические параметры), SMS-оповещение.

ЭЛЕКТРОСНАБЖЕНИЕ

  • ГРЩ на 1, 2 или 3 ввода с АВР;
  • Распределительная сеть N или 2N;
  • Модульный или моноблочный ИБП, размещение в шкафах 19” или в ряду.

ПРОТИВОПОЖАРНАЯ ЗАЩИТА

  • Пожарная сигнализация — оптикоэлектронные или аспирационные датчики;
  • Газовое пожаротушение.
Основные характеристики

ЦОД КТ

Параметр

Значение

Установка на открытой площадке

Да

Установка в неотапливаемом помещении /под навесом

Да

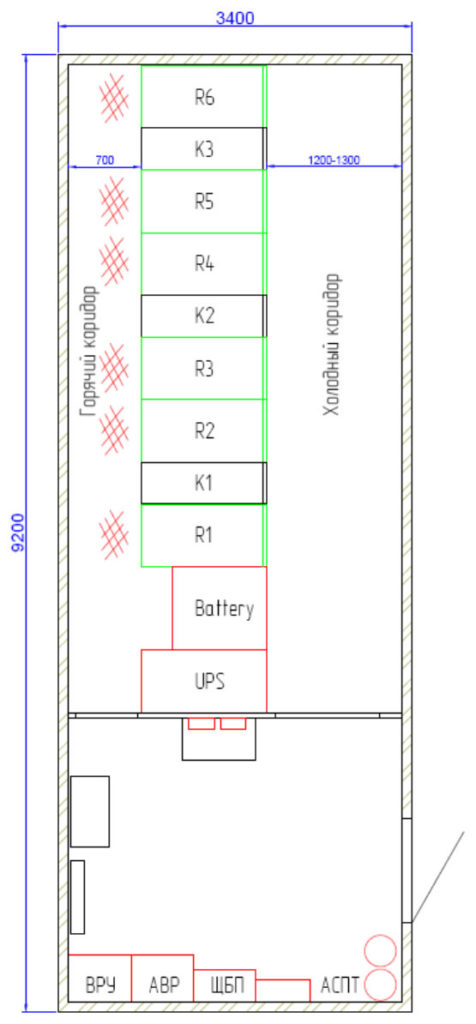

Минимальный габаритный размер ЦОД КТ (Ш х Д х В), м

3 х 3,2 х 3

Максимальный габаритный размер ЦОД КТ (Ш х Д х В), м

3,4 х 13,7 х 3

Общая занимаемая площадь, м2

От 8 до 24

Максимальное количество мест для установки шкафов 19”

От 2 до 8

(без тамбура – 12)

Максимальная глубина шкафа 19”, м

1,2

Максимальная высота шкафа 19”, U

47

Максимальная мощность на один шкаф 19”, кВт

До 20

Максимальная мощность на аппаратную, кВт

До 80

Резервирование компонентов электрораспределительной сети

N, 2N

Резервирование ИБП

N, N+1, 2N

Система теплоотвода (кондиционирования)

•Моноблочные,

•Колонные,

•Прецизионные моноблочные,

•Прецизионные внутрирядные

Резервирование системы теплоотвода (кондиционирования)

N, N+1, 2N

Рабочее вещество системы пожаротушения

ОГВ Хладон-125 или NOVEC 1230
